Назначение и области применения арочных укрытий для конвейеров

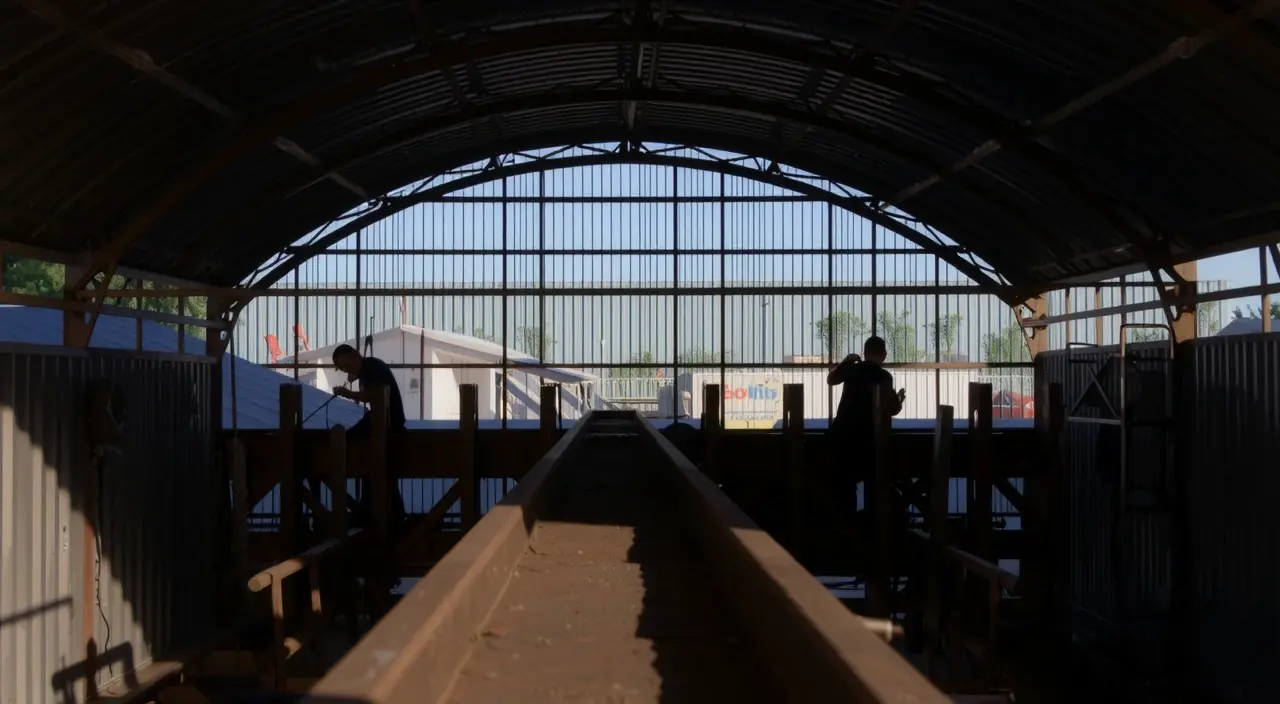

Арочные укрытия из профнастила предназначены для защиты конвейерных трасс от атмосферных осадков, ветровой активности и запыления, а также для поддержания эксплуатационного микроклимата вдоль транспортёра. Арочная форма распределяет снеговую нагрузку по всей поверхности каркаса, снижая локальные концентрации снега и уменьшая вероятность сосулек у кромок. Защитная оболочка из профнастила предотвращает попадание крупной пыли и осадков на ленту и ролики, сохраняя технологическую надёжность линии. Подробные характеристики и варианты исполнения описаны в Арочные укрытия для конвейеров из профнастила.
Критерии выбора укрытия в зависимости от типа конвейерной системы
Выбор конструкции зависит от ширины и профиля ленты, характера транспортируемого материала, уклонов трассы и необходимости доступа для обслуживания. Для лент шириной 400–2000 мм допускается использование стандартных секций; для широких или тяжёлонагруженных линий предпочтительны более жёсткие арки с шагом опор 1,5–3,0 м. При значительной запылённости требуется организация вытяжной вентиляции и дополнительные смотровые люки для обслуживания роликоопор и чистки.
Ограничения использования арочных конструкций и совместимость с технологией
Арочные укрытия имеют ограничения при необходимости частого подъёма секций для замены роликов или доступа к загрузочным устройствам. В зонах с повышенной взрывоопасностью пылевой смеси требуется специализированное проветривание и взрывозащищённые устройства. Совместимость с технологией определяется расположением загрузочных воронок, обслуживаемых площадок и грузоподъёмной техники.
Материалы обшивки и их свойства
Типы профнастила, профили и выбор толщины
Профнастил для укрытий выпускается с трапециевидным или волнообразным профилем; высота профиля обычно варьируется от 8 до 44 мм. Рабочая ширина листов находится в диапазоне примерно 600–1250 мм. Толщина листа выбирается в зависимости от пролёта и ветровой/снеговой нагрузки — типичные значения 0,5–1,2 мм. Увеличение высоты профиля повышает жёсткость и сопротивление прогибу при одинаковой толщине листа.
Покрытия и методы защиты от коррозии
Антикоррозионные методы включают горячее цинкование с массой покрытия 120–275 г/м², полиэфирные покрытия толщиной порядка 25 мкм и полиуретановые слои до 50 мкм. В агрессивной среде используются нержавеющие крепёж и локальная пассивация. Для ремонта применяют восстановительные покрытия и электрохимические методы локальной защиты.
Конструктивные решения и каркасы
Геометрия арки: радиус, шаг и прогиб
Радиус арки выбирают исходя из пролёта: для полуцилиндрической формы радиус приблизительно равен половине пролёта. Шаг арок обычно 1,5–3,0 м; для больших пролётов шаг уменьшают или увеличивают сечение арок. Контроль прогиба выполняется по предельному значению L/200 для пролёта, где L — расстояние между опорами.
Варианты соединений и опорные узлы
Соединения выполняют сварными швами или болтовыми фланцами с уплотнениями; фланцевые стыки облегчают модульный монтаж и замену секций. Опорные узлы предусматривают анкерные болты M16–M24 с базовыми плитами и компенсаторами продольного перемещения для учета теплового расширения.
Нагрузки и расчёты прочности
Учёт снеговых и ветровых воздействий в расчётах
Снеговая нагрузка принимается по нормативам (например, по СП 20.13330.2016) и определяется как нормативная нагрузка q_sk с учётом коэффициентов формы и накопления. Арочная форма уменьшает вероятность удержания снега, но в местах прерывания кровли возможны местные сугробы. Ветровые воздействия учитывают давление и подсос на обшивке и аэродинамические коэффициенты для цилиндрических поверхностей.
Проверки на прогиб, устойчивость и динамические эффекты
Проверки включают предел текучести материала, прогиб по L/200, устойчивость на внецентренное сжатие и расчёт собственной частоты для исключения резонанса от вибраций конвейера. Для циклических нагрузок выполняют оценку усталостной прочности сварных и болтовых соединений.
Крепёж, герметизация и примыкания к конвейерной трассе
Выбор крепёжных элементов и схем их установки
Для крепления профнастила обычно применяют самонарезающие винты с нейлоновыми или резиновыми шайбами диаметром 4,8–6,3 мм; шаг креплений по главной несущей линии 300–600 мм, по краям — плотнее. В агрессивных средах используются нержавеющие болты. Крепёж передаёт ветровые и снеговые нагрузки на арки, поэтому узлы проектируются с расчётом на срывающие силы.
Техники герметизации швов и стыков для предотвращения протечек
Герметизация достигается продольными нахлёстами, уплотнительными лентами из бутил-каучука или EPDM и применением эластичных герметиков на основе полиуретана или полиасульфида. В местах примыкания к оборудованию предусматривают профильные фартуки и сдвижные уплотнения для компенсации температурных деформаций.
Монтаж, логистика и допуски
Подготовка площадки, фундамент и временные крепления
Фундаменты выполняют в виде ленточных или точечных плит с учётом передачи опорных нагрузок; допустимые монтажные допуски по осям обычно находятся в пределах ±10 мм на один элемент. Во время сборки используются временные раскосы и стяжки до фиксации всех болтовых соединений.
Последовательность сборки модульных секций и требования к подъёмной технике
Модули собирают на земле или устанавливают по секциям с последующей стыковкой фланцев. Модули проектируют с учётом массы (примерно 5–7 кг/м² для профнастила 0,7 мм) и подъёмных характеристик крана; модулярный монтаж уменьшает время установки и упрощает замену секций.
Микроклимат, вентиляция и освещение внутри укрытия
Схемы вентиляции для удаления пыли и влаги
Вентиляция предусматривает приточно-вытяжные схемы с естественными или механическими вытяжками. Вентиляция уменьшает вероятность образования конденсата и скопления пыли; для поддержания допустимых концентраций пыли проектируют кратность воздухообмена в зависимости от вида материала и требований по взрыво- или пожароопасности.
Варианты светопропускающих элементов и их расположение
В качестве светопропускающих вставок применяют профилированные поликарбонатные или прозрачные листы с пропусканием света 20–40%. Расположение вдоль конька или продольными полосами обеспечивает равномерное освещение для инспекций; при проектировании учитывают требуемый уровень освещённости для безопасного обслуживания, обычно не ниже 100 лк в рабочих зонах для визуальных операций.
Эксплуатация, инспекции и ремонт
Регламент осмотров, контроль креплений и обнаружение коррозии
Периодичность осмотров устанавливается с учётом эксплуатации и климатических условий: визуальные проверки после сильных осадков и систематические инспекции ежеквартально. Контролируются затяжка болтов, состояние уплотнений, наличие локальной коррозии и целостность покрытия. Регулярные осмотры выявляют локальные дефекты до развития сквозной коррозии.
Методы локального ремонта обшивки и восстановления покрытий
Локальная замена повреждённых листов и участков выполняется модульно; для небольших повреждений применяют наложение заплат и нанесение восстановительных лакокрасочных слоёв или холодное цинкование. При повреждении крепежа заменяют винт и уплотнительную шайбу, восстанавливают герметичность шва.
Пожарная безопасность и нормативные требования
Огнезащитные свойства материалов и организационные меры
Стальные листы профнастила не относятся к горючим материалам, температура плавления стали около 1490 °C, однако органические покрытия и утеплители могут быть горючими. Применение негорючих утеплителей (минеральная вата плотностью 80–120 кг/м³) и сертифицированных огнезащитных составов снижает риск распространения пламени. Требуется организация системы обнаружения возгораний и план локальной эвакуации обслуживающего персонала.
Требования к доступу аварийных служб, эвакуации и сигнализации
Проект предусматривает проходы и проёмы для доступа аварийных служб, точки разблокировки при необходимости демонтажа секции и места установки средств первичного пожаротушения. Расположение смотровых и аварийных выходов согласуется с планами обслуживания и эвакуации, чтобы обеспечить оперативный доступ и удаление персонала при чрезвычайных ситуациях.
